制药标签光学检测的最佳拍档
发布时间:2020-07-08 发布者:天为 浏览次数:640

医药制造行业是当下的热门领域,今天我们就来介绍一则In-Sight视觉系统在制药行业的成功应用案例。

位于德国伍珀塔尔市(Wuppertal)的Artur Theis GmbH& Co. KG是一家在医药产品折叠纸箱制造领域拥有数十年专业经验的国际化企业。Artur Theis在其最新安装的机器上,为高质量包装配备了不同的标识和信息载体,其中包括带有一维条码的标签、模塑文字和全息图、Bollino以及可从包装上部分或完全去除的药品贴纸。

Artur Theis将康耐视配备PatMax图案匹配技术的In-Sight视觉系统集成到新机器中,用于检查标签的准确位置。In-Sight视觉系统能够在指定的公差范围内提供超高的检测准确性和可重复性,并识别出可能存在缺陷的产品,确保能够可靠地将它们从生产线上剔除。

一、准确检测

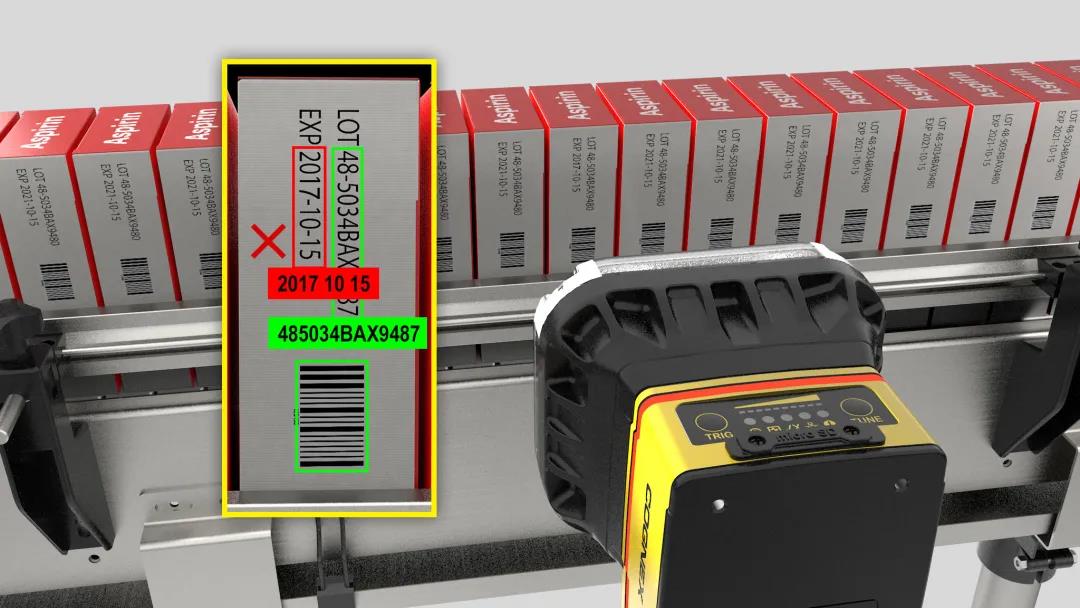

过去,Artur Theis采用人工方式对产品特性进行检测。然而随着医药行业自动化水平的提高,使医药产品包装上重要信息和数据载体的检测变得更加困难。此外,药品制造商在包装上贴附的额外信息需要比人眼更高的检测精度进行检测。这包括使用期限、产品、批号以及供医疗保健提供商使用的信息,如健康保险基金。如果标签和贴纸未与折叠纸箱的中心特征完全对位,则将无法正确应用这些额外信息。

二、精确定位

位于德国亚琛市(Aachen)的Zertrox GmbH&Co. KG是一家专注于测量和控制技术的系统集成商,他们与康耐视合作,协助客户设计、开发和运行基于PC的测量和图像处理系统及激光控制装置。针对Artur Theis的这些机器建造了基于图像的测试站。

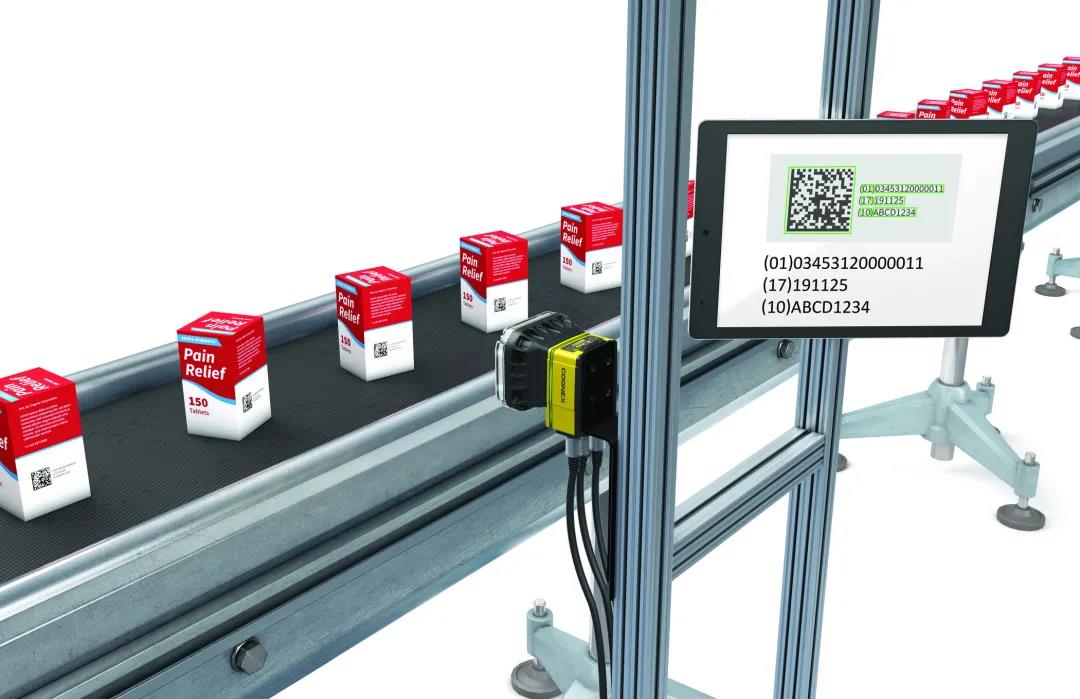

此过程中面临的挑战之一在于以每小时高达40,000个纸箱的超高处理量识别标签,康耐视配备PatMax技术的In-Sight视觉系统能够解决这一挑战。由于产品种类繁多,并且标签的形状和颜色各不相同,因此在系统设计期间无法假设所有纸箱都以相同的位置精度到达输送带上的测试站。In-Sight视觉系统必须根据纸箱的某些预定义几何特征进行定位,以便设置和精确确定标签和贴纸相对于该系统的位置。基于图像的PatMax图案匹配技术使这一切成为了可能,即使在照明和位置条件、角度、大小和阴影存在变化的情况下,该技术也能够准确无误地确定所有重要的位置值。

测试站使用深红光LED进行照明。In-Sight视觉系统的触发脉冲由荧光传感器提供。该传感器利用扁平盒子的荧光特性(与传输带的非荧光材料形成对比)能快速识别盒子的外边缘。

三、简单易用

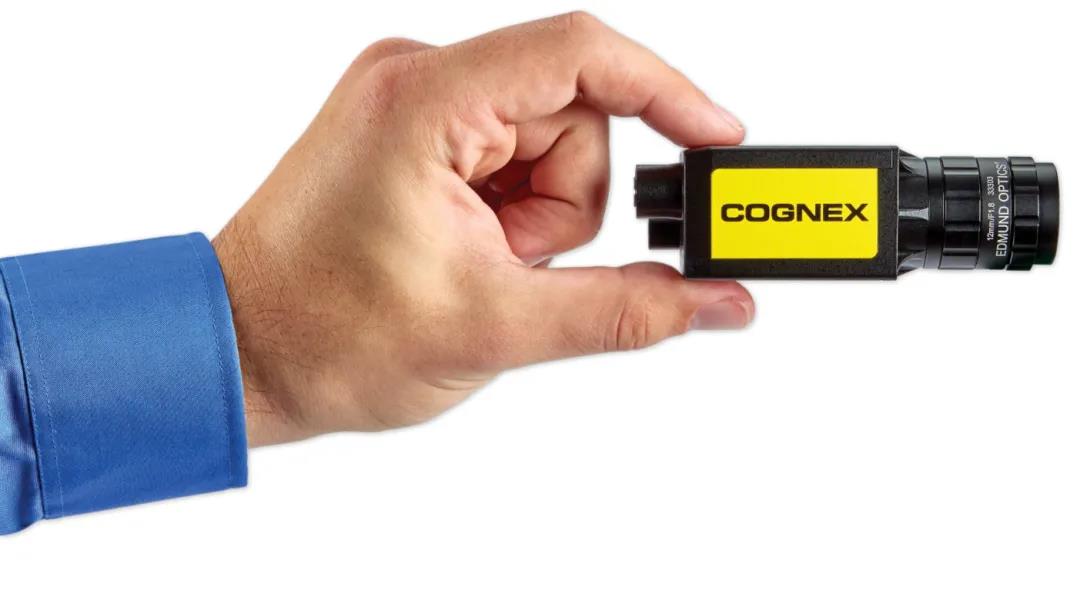

In-Sight视觉系统是一款完整且完全独立的系统,特别适合在快速移动的生产线上测量、引导、检测、计数和识别产品。且该系统尺寸十分小巧,Artur Theis的包装专家对此表示印象深刻。除了体积小巧之外,In-Sight视觉系统还提供了特别灵活的安装选项。

该视觉系统还有一个重要组成部分是由康耐视经过广泛验证后得出的图像处理库。利用此处理库,操作软件可用于执行广泛的图像处理任务。Artur Theis的新机器所涉及的新产品的标定非常简单,可以由机器操作员自行完成。对于新产品,他们只需使用In-Sight视觉系统随附的康耐视In-Sight Explorer软件,相对于贴纸的特性设置包装的特性即可。即使是全新的折叠盒,客户也可以基于所存储的主工件在数分钟内完成产品变更。

来源:康耐视
